產品概述

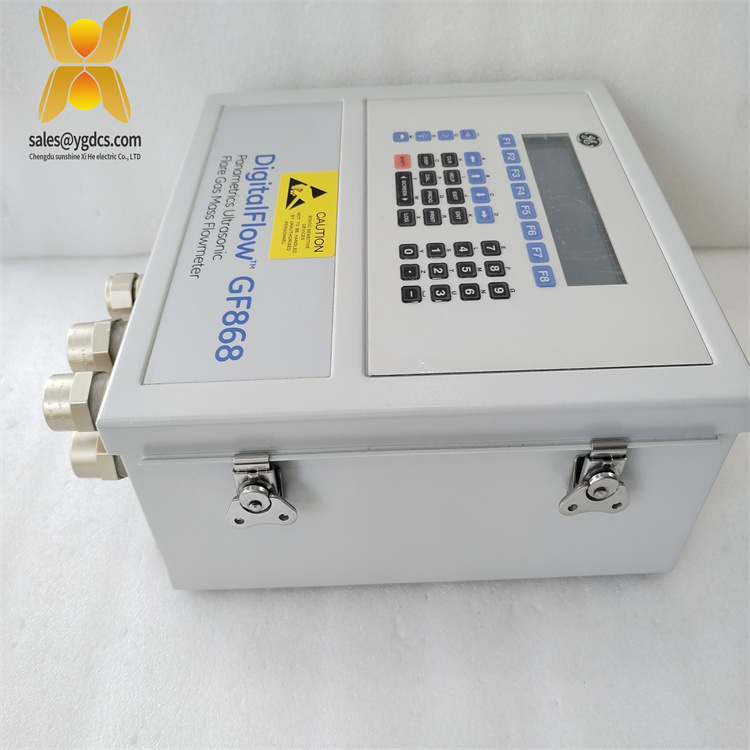

GE GF868-1-2是 GE Panametrics 公司推出的一款先進的火炬氣超聲波質量流量計，屬于 DigitalFlow 系列2。它采用超聲波時差法測量原理，利用一對傳感器發射和接收超聲波信號，通過測量順流和逆流方向上超聲波傳播的時間差來計算流體的流速，進而得出流量信息2。該產品可廣泛應用于石化廠、煉油廠、近海平臺等場所，在火炬系統中對火炬氣進行高精度的流量測量，能夠幫助企業提高工作效率、節約能源、減少產品損失，并更好地滿足污染控制規章3。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | GF868-1-2 |
| 制造商 | GE |
| 產品類型 | 超聲波質量流量計 |
| 測量范圍 | 流速 0.1 到 275ft/s（0.03 到 85m/s），可測量氣體的即時分子量3 |
| 精度 | 測量不受氣體成分影響，精度高3 |
| 管道直徑 | 大到 120in（3m）的管道或棧3 |
| 傳感器安裝 | 水平安裝，遠離彎頭、變徑、閥門等，前 20D 后 10D 直管段要求2 |
| 通訊接口 | 具備多種通訊接口，可實現遠程監控和數據傳輸 |
| 工作溫度 | -4°F 到 131°F（-20°C 到 55°C）4 |
| 電源要求 | 標準：100 到 130VAC，50/60 赫茲或 200 到 265VAC，50/60 赫茲；可選：12 到 28VDC，±5%4 |
| 防護等級 | 標準：環氧涂層鋁，防水類型 4，IP66，I 級，2 分區，A、B、C、D 組4 |
| 顯示方式 | 兩個獨立的可配置軟件 64×128 像素背光 LCD 圖形顯示4 |
主要特點和優勢
GE GF868-1-2流量計具有諸多顯著特點。首先，它運用了受專利保護的互相關時差技術，測量精度高，能夠在各種復雜工況下準確測量火炬氣的流量，不受氣體性質、組分和溫度變化的影響2。其次，該產品無可動部件，不存在可被堵塞或磨損的部分，因此無需日常維護，大大降低了使用成本和維護工作量3。再者，其具備寬流量范圍，可在管直徑大到 120in（3m）的管道或棧中雙向測量流速為 0.1 到 275ft/s（0.03 到 85m/s）的氣體流量，能夠滿足不同規模企業的火炬系統測量需求3。此外，它還可以通過適當算法測量火炬氣的即時分子量和質量流量，幫助企業更好地掌握生產過程中的能源消耗情況，實現節能減排和成本控制3。
應用領域
GE GF868-1-2主要應用于石油化工、煉油、天然氣等行業的火炬系統流量測量。在石化廠中，可用于監測火炬氣的排放流量，以便優化生產過程，減少?gòu)U氣排放對環境的影響。在煉油廠中，能夠幫助企業準確計量火炬氣的流量，實現能源的合理利用，降低生產成本。在近海平臺上，該流量計可以在惡劣的海洋環境下穩定工作，對火炬氣進行精確測量，為平臺的安全運行和生產管理提供可靠的數據支持。同時，對于一些對環保要求較高的企業，GF868-1-2還可以通過精確測量火炬氣流量，幫助企業更好地遵守污染控制規章，實現綠色生產。
相關產品
- UTX878：超聲波液體流量變送器，與GF868-1-2同屬 GE 檢測控制產品系列，適用于液體流量測量，可與GF868-1-2配合使用，實現對不同介質流量的全面監測6。
- PT878：便攜式超聲波液體流量計，具有便攜性，可用于臨時或移動測量任務，與GF868-1-2在功能上有一定互補性，適用于一些不適合安裝固定流量計的場合3。
- DF868：超聲波液體流量計，也是基于超聲波技術的流量計，主要用于液體流量測量，與GF868-1-2的測量原理相似，但針對的介質不同，可根據具體應用場景選擇使用4。
- AT868：超聲波液體流量計，在液體流量測量領域有廣泛應用，與GF868-1-2同屬 GE 旗下的超聲波流量計產品，可相互參考和補充，以滿足不同用戶的需求1。
安裝與維護
安裝前準備：安裝 GE GF868-1-2前，需選擇合適的安裝位置，應遠離彎頭、變徑、閥門、節流裝置等，確保安裝點直管段滿足前 20D 后 10D 的要求（D 為管線直徑），如有特殊設備，直管段應適當再加長2。同時，要根據測量管路的直徑和材質，選擇合適的傳感器，并確保傳感器安裝牢固。在連接傳感器與儀表前，需將傳感器儲存的靜電放除，避免靜電對儀表造成損壞2。
維護建議：GE GF868-1-2無需日常維護，因?yàn)槠錈o(wú)可動部件，不會出現堵塞或磨損的情況3。但為了保證測量的準確性，建議定期對儀表進行校準和檢查。在檢查過程中，要注意檢查傳感器的連接是否松動，儀表的顯示屏是否正常顯示，以及通訊接口是否正常工作。如發現問題，應及時聯系專業的技術人員進行維修或更換部件。
維護建議：GE GF868-1-2無需日常維護，因?yàn)槠錈o(wú)可動部件，不會出現堵塞或磨損的情況3。但為了保證測量的準確性，建議定期對儀表進行校準和檢查。在檢查過程中，要注意檢查傳感器的連接是否松動，儀表的顯示屏是否正常顯示，以及通訊接口是否正常工作。如發現問題，應及時聯系專業的技術人員進行維修或更換部件。
產品保障
GE 公司對GF868-1-2產品提供嚴格的質量保證。產品在出廠前經過了嚴格的質量檢測，確保符合相關的國際和行業標準。GE 公司還為客戶提供完善的售后服務承諾，包括及時的技術支持和維修服務。如果產品在使用過程中出現質量問題，GE 公司將在規定的質保期內免費為客戶進行維修或更換。同時，GE 公司擁有專業的技術團隊，能夠?yàn)榭蛻?hù)提供全方位的技術支持，幫助客戶解決在產品使用過程中遇到的各種問題，確保GF868-1-2流量計能夠穩定、可靠地運行，為客戶的生產過程提供有力的保障。
