產品概述

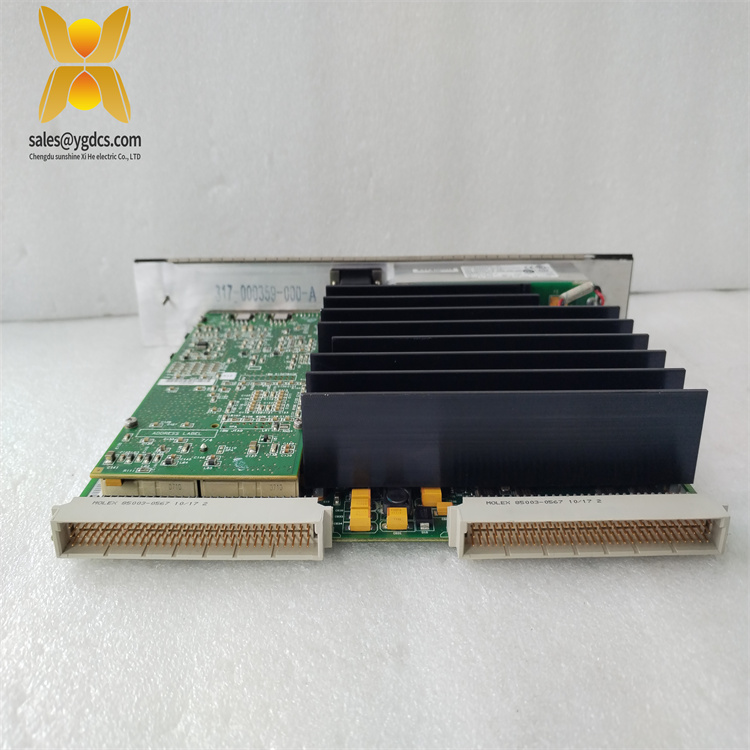

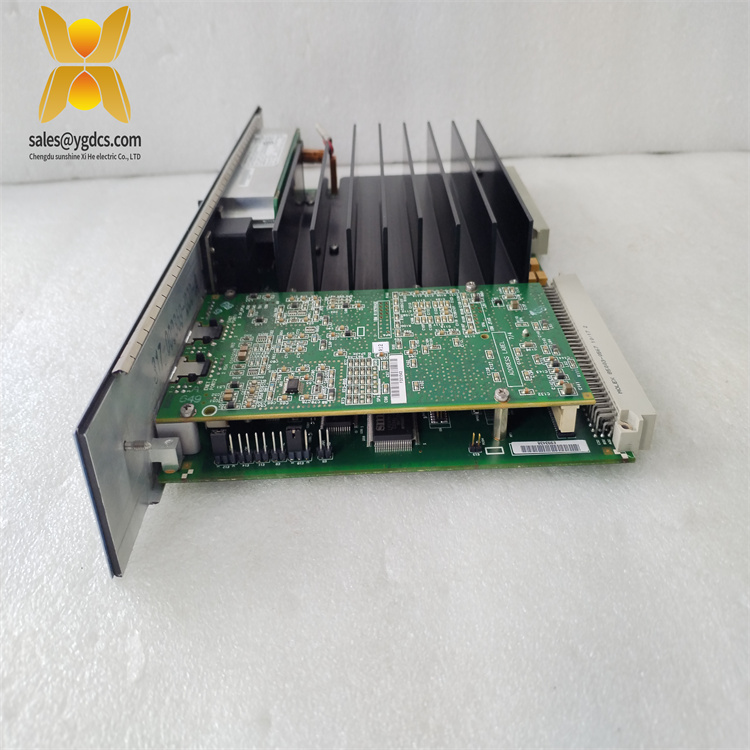

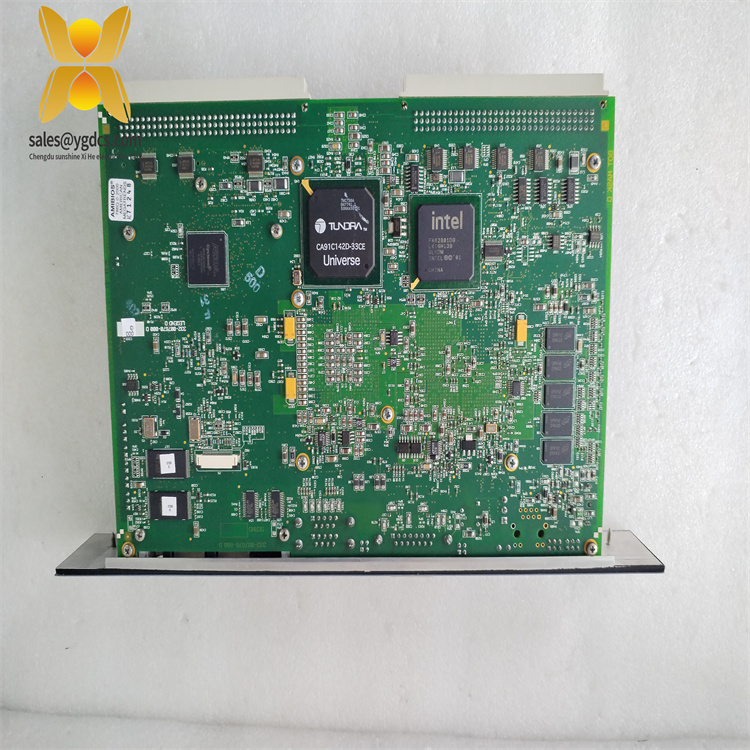

GE IC698CPE030是 PACSystem RX7i 系列中一款高性能的中央處理器（CPU）模塊，在工業自動化控制系統里扮演核心角色。該模塊安裝有 600MHz 的 Pentium-M 微處理器，擁有 64MB 用戶內存與 64MB 用戶閃存，能為復雜控制任務提供強大運算支持。其布爾執行速度可達每 1000 個布爾觸點 / 線圈 0.069 毫秒，可容納多達 32K 位的離散 I/O 和 32K 字的模擬 I/O，且支持 512 個程序塊下載，每個程序塊內存最大 128KB ，極大地滿足了多樣化工業應用需求，助力構建高效、穩定的自動化控制體系。
技術規格
| 參數名稱 | 參數值 |
|---|---|
| 產品型號 | IC698CPE030 |
| 制造商 | GE |
| 產品類型 | 中央處理器模塊 |
| 處理器型號 | 600MHz Pentium-M 微處理器 |
| 用戶內存 | 64MB |
| 用戶閃存 | 64MB |
| 布爾執行速度 | 0.069 毫秒 / 1000 個布爾觸點 / 線圈 |
| 離散 I/O 容量 | 32K 位 |
| 模擬 I/O 容量 | 32K 字 |
| 程序塊數量 | 512 個（每個最大 128KB） |
| 以太網端口 | 2 個（支持 10/100Mbps，自動感知速度，可配置半 / 全雙工） |
| 串行端口 | RS232 端口 1 個、RS485 端口 1 個、站管理器端口 1 個 |
| 支持通信協議 | 以太網：SRTP、Modbus TCP 服務器和客戶端、以太網全局數據 (EGD)；串行：Modbus RTU 從站、SNP、串行 I/O |
| 工作電壓 | +5V DC（背板額定電流 3.4A）、+12V DC、 -12V DC |
| 安裝機架 | Rx7i I/O 機架 |
| 內存類型 | SDRAM、閃存 |
主要特點和優勢
- 強大運算能力：600MHz 的 Pentium-M 微處理器，搭配高效內存管理，使IC698CPE030能快速處理復雜邏輯與運算任務，如在大型自動化生產線中，精準控制設備運行節奏，提升生產效率。
- 豐富通信接口：2 個以太網端口及多種串行端口，支持多種通信協議，方便與編程器、HMI 設備、其他控制器及各類智能設備通信，輕松實現系統集成，構建一體化自動化網絡。
- 大容量存儲：64MB 用戶內存與 64MB 用戶閃存，可存儲大量程序與數據，保障系統運行穩定，滿足長時間數據記錄與復雜程序存儲需求。
- 靈活編程方式：支持梯形圖、結構化文本、功能框圖和 C 編程語言，滿足不同工程師編程習慣，方便開發多樣化控制程序。
應用領域
- 制造業：在汽車制造工廠，IC698CPE030可控制自動化生產線各環節，從零部件加工到整車裝配，確保設備協同工作，提升生產精度與效率；在電子設備制造中，精準控制芯片貼裝、測試等設備，保障產品質量。
- 能源行業：用于發電廠監控系統，實時采集并處理各類設備運行數據，調節發電參數，保障電力穩定供應；在石油天然氣開采與輸送中，監控管道壓力、流量等，實現自動化管理，提升能源生產安全性與可靠性。
- 交通運輸：城市軌道交通中，控制信號系統，確保列車運行安全、高效；在智能交通系統里，收集分析交通流量數據，優化交通信號燈配時，緩解交通擁堵 。
相關產品
- IC698MDL940：數字量輸入輸出模塊，與IC698CPE030協同工作，將外部數字信號引入控制系統，并輸出控制信號驅動外部設備，廣泛應用于工業自動化開關量控制場景。
- IC698ALG721：模擬量輸入模塊，可采集溫度、壓力、流量等模擬量信號，轉換為數字信號后傳輸給IC698CPE030進行處理，常用于工業過程控制中的數據采集環節。
- IC698ACC710：RX7i 機架背板，為IC698CPE030及其他模塊提供電氣連接與數據傳輸通道，是構建穩定系統架構的基礎組件，確保各模塊間數據交互順暢。
安裝與維護
安裝前準備：安裝IC698CPE030前，需確保 Rx7i I/O 機架已穩固安裝且清潔無異物，檢查機架供電是否正常，電壓符合模塊工作要求。準備好必要安裝工具，依據安裝手冊，將模塊平穩插入機架對應插槽，確保接觸良好，連接各通信線纜與電源線時，注意接口方向與極性正確。
維護建議：定期通過編程軟件查看IC698CPE030工作狀態，關注 CPU 使用率、內存占用等關鍵指標，若有異常及時排查。每隔一段時間，清理模塊表面灰塵，避免積塵影響散熱。檢查各通信接口連接是否松動，確保數據傳輸穩定。及時更換老化的鋰電池組（部件 IC698ACC701），防止程序和數據丟失，保障系統穩定運行 。
維護建議：定期通過編程軟件查看IC698CPE030工作狀態，關注 CPU 使用率、內存占用等關鍵指標，若有異常及時排查。每隔一段時間，清理模塊表面灰塵，避免積塵影響散熱。檢查各通信接口連接是否松動，確保數據傳輸穩定。及時更換老化的鋰電池組（部件 IC698ACC701），防止程序和數據丟失，保障系統穩定運行 。
產品保障
GE 對IC698CPE030提供嚴格質量保障，產品經多道嚴苛檢測工序，符合相關行業標準與規范。艾默生自動化（現制造商）專業售后團隊，為客戶提供 7×24 小時技術支持，無論是安裝調試難題，還是運行中故障處理，都能迅速響應。在質保期內，若產品因質量問題出現故障，將免費維修或更換，讓客戶放心將其應用于關鍵自動化項目，無后顧之憂 。
